電泳槽中文丘里噴嘴的功能與應用

時間：2025-11-27

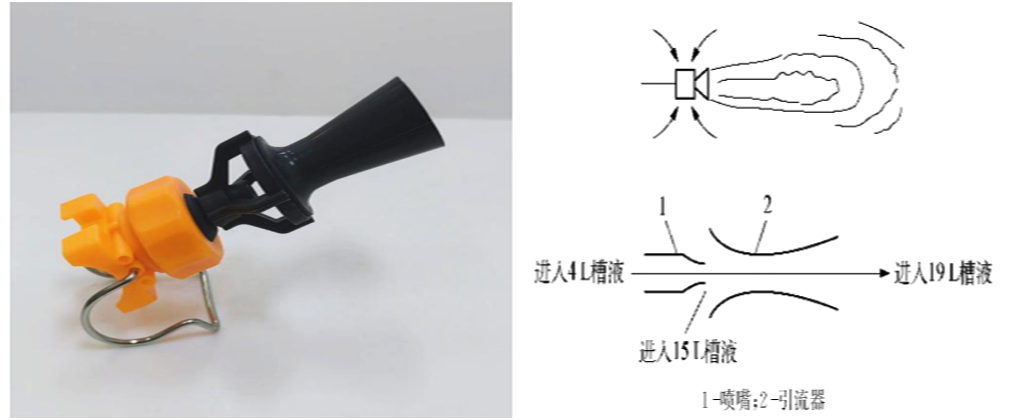

噴嘴是一種用于控制流體流動方向和速度的裝置，廣泛應用于工業、農業、汽車等多個領域。電泳槽中常常使用噴嘴實現槽液循環攪拌，確保涂料均勻分散，防止顏料沉淀至槽底而降低固體份，同時避免顏料沉降在被涂物上影響表面質量。常規噴嘴在壓力損失、流量控制及混合效率上存在局限，為達到更好的循環效果，在循環攪拌管上安裝引流噴嘴，利用文丘里原理，通過引流器噴出槽液量擴大3-4倍。



.
文丘里噴嘴是電泳涂裝系統中一個非常關鍵且設計巧妙的部件，它對于保證電泳漆膜的質量和槽液的穩定起著至關重要的作用。其核心功能與作用大致概括為兩點：①高效攪拌與循環②防止顏料沉淀，具體如下：



01  高效攪拌與循環（核心作用）

?工作原理：文丘里噴嘴利用了文丘里效應。當槽液主循環泵提供的高壓液體流經噴嘴的狹窄喉部時，流速急劇增加，根據伯努利原理，這會在此處產生一個低壓區域。

?“吸力”的產生：這個低壓區就像一個真空吸力點，會通過噴嘴側后方或側面的開口（吸入口）大量吸入電泳槽底部或周圍的槽液。

?混合與噴射：被吸入的槽液與高速流動的主循環液流在噴嘴的擴散段充分混合，然后以較低的速度但更大的流量噴射到電泳槽中。

這樣設計的好處：

?能耗低，效率高：主循環泵只需要推動一部分流體通過狹窄喉部產生高速，就能“撬動”（吸入并帶動）數倍于自身流量的槽液一起運動。相比于普通噴嘴，它能用更小的泵功率實現更大體積的槽液循環。

?溫和且均勻的攪拌：噴射出的流體流速適中，避免了直沖噴嘴對濕膜可能造成的沖擊損傷，同時能形成大范圍的、無死角的流動，確保槽液成分和溫度高度均勻。

.

02  防止顏料沉淀（關鍵目的）

電泳漆是一種水溶性涂料，其中包含：①樹脂：成膜物質，溶于水。②顏料：提供顏色和遮蓋力，是不溶于水的固體顆粒。如果槽液靜止，這些顏料顆粒會因?yàn)橹亓Χ饾u沉降到槽底，導致：①槽液上下成分不均：上部樹脂多，顏色淺；下部顏料多，顏色深。②工件涂裝不均：不同位置的工件，甚至同一工件的不同部位，漆膜顏色和厚度會不一致。③嚴重時：沉淀的顏料會板結在槽底，堵塞管道，造成巨大損失。

文丘里噴嘴通過持續、高效地?cái)噭诱麄€槽液，讓顏料顆粒始終處于均勻懸浮狀態，從根本上避免了沉淀的發生，保證了電泳涂裝的一致性和穩定性。

文丘里噴嘴的幾何形狀是其性能的決定因素，為三段式結構：

收斂段（進口段）：形狀：通常為錐形或平滑的圓弧形。角度：收斂角是關鍵參數，一般在 10° ~ 30° 之間。角度過小會導致噴嘴過長，角度過大會產生流動分離，增加能量損失。20° ~ 25° 是常見選擇。作用：將流體平穩加速，將壓力能轉化為動能。



喉部（喉管）：形狀：一段等直徑的直管。長度：喉部長度通常為其直徑的 0.8 ~ 1.5 倍。太短則流動不穩定，太長則摩擦損失過大。作用：穩定高速流動，并在其末端形成穩定的低壓區，這是卷吸現象發生的位置。



擴散段（出口段）：形狀：漸擴的錐形。角度：擴散角尤為關鍵，通常為 5° ~ 8°，最大不宜超過 10°。角度過大會導致流體與壁面分離，產生渦流，造成巨大的壓力損失，使文丘里效應失效。作用：將流體的動能逐步恢復為壓力能，減少出口動壓損失，提高效率。

.

單個噴嘴的性能再好，也需要合理的布局、安裝位置與方向，才能發揮整體效果。通常安裝在槽體底部兩側的管道或堰槽下方，噴嘴方向略向上傾斜或水平指向槽體中心。布局原則是使噴出的液流在槽內形成一個整體的大循環渦流，避免存在攪拌死區。



間距：噴嘴間距需根據其有效射流距離來確定，通常為 1 ~ 2.5 米。確保相鄰噴嘴的流場能夠相互銜接，覆蓋整個槽體橫截面。



與循環泵的匹配：循環泵的流量和壓力必須與所有噴嘴的總流量和總壓力損失（包括管道、過濾器等）相匹配。通常在泵的出口主管上會安裝壓力表和流量計，用于監控系統運行狀態。

.

.

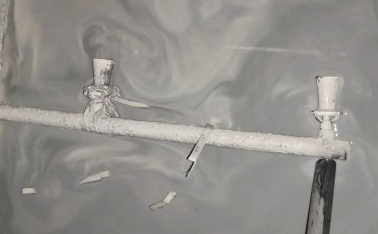

文丘里噴嘴的維護與保養主要就是倒槽時觀察角度是否正常，是否有破損、脫落、堵塞等異常情況，發現問題及時處理。因此，文丘里噴嘴雖然結構簡單，但卻是現代電泳涂裝系統中不可或缺的“心臟”部件之一，直接關系到涂裝質量的優劣和生產運行的穩定性。

.

本文作者：浩力森應用工程中心 薛琪
